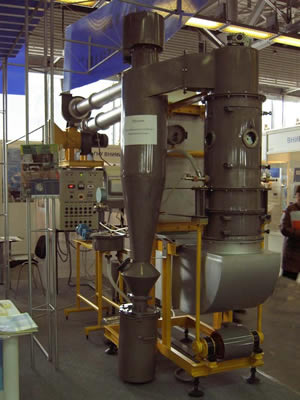

Сушильная установка А1-ФМЛ-20 |
||||
Установка предназначена для сушки жидких продуктов (яичная масса, яичный белок, яичный желток, кровь животных, пивные дрожжи и другие продукты) в виброкипящем слое инертного материала и обладает пастеризующим эффектом.
Установка включает сушильную камеру, систему подготовки и подачи продукта на сушку, электрокалорифер, компрессор, нагнетающий и отсасывающий вентиляторы, пульт контроля и управления.
Комплектом оборудования установки предусмотрено выполнение следующих технологических операций: очистка воздуха перед подачей в нагнетающий вентилятор; нагрев воздуха в электрокалорифере, приемка, очистка, охлаждение исходного продукта, подача и распыливание продукта в сушильной камере, сушка продукта, отделение порошка в циклоне, подача отработанного воздуха в выхлопную трубу, мойка и санитарная обработка.
|
![]() |
ОПИСАНИЕ РАБОТЫ |
||||
Насос-дозатор подает жидкий продукт в пневматическую форсунку, которая распыляет его в виброкипящий слой гранул инертного материала (фторопластовые кубики с ребром 4 мм). Пленка продукта, покрывающая гранулы, интенсивно высушивается. В результате соударений гранул пленка продукта истирается, уносится отработанным воздухом в циклон и оседает в бачке для сбора сухого продукта. |
||||
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА |
||||
Производительность, кг/час |
Установленная мощность, кВт |
64 |
||
- по испаренной влаге |
20 |
в т.ч. электрокалорифер |
48 |
|
- по яичной массе (меланжу) |
26 |
Площадь установки, (без зон обслуживания), м2 |
4,5 |
|
- по яичному порошку |
6 |
Высота установки, м |
2,50 |
|
Потребление воздуха, м3/час |
1900 |
Масса установки, кг |
1200 |
|
Потребление лед. воды (для охл. баков), кг/час |
300 |
Обслуживающий персонал, чел |
1 |
|
Потребление электроэнергии, кВт |
62 |
