Сушильная установка А1-ФМУ-02


Сушильная установка А1-ФМУ-02 представляет собой модернизированный вариант широко известной сушилки А1-ФМУ, многие годы успешно работающей на птицефабриках России и ближнего зарубежья.
Установка  предназначена  для сушки жидких продуктов (яичная  масса,  яичный  белок,  яичный желток, кровь  животных,  пивные  дрожжи и другие продукты) в виброкипящем слое инертного материала и обладает пастеризующим эффектом.
Установка включает сушилку, компрессор, отсасывающий вентилятор, щит контроля и управления (опция - газовый теплогенератор).
Основными частями сушилки являются сушильная камера, фильтр продукта, насос-дозатор, приемный и расходный баки, перекачивающий насос, вибратор, паровой или электрический калорифер, циклоны со сборниками сухого продукта. Сушильная камера включает пневматические форсунки и вибрирующее газораспределительное решето со слоем гранул инертного материала.

ОПИСАНИЕ РАБОТЫ

Насос-дозатор подает жидкий продукт в две пневматические форсунки, которые распыляют его в виброкипящий слой гранулинертного материала (фторопластовые кубики с ребром 4 мм). Пленка продукта, покрывающая гранулы, интенсивно высушивается. В результате соударений гранул пленка продукта истирается, уносится отработанным воздухом в циклоны и оседает в бачках для сбора сухого продукта.

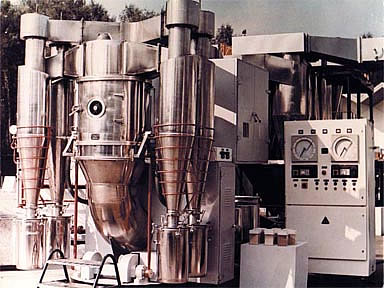

фото А1-ФМУ

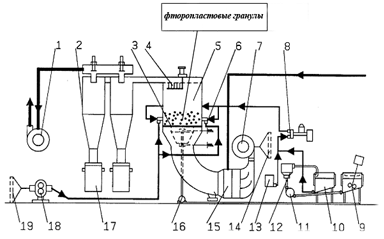

Схема
СХЕМА

 1 - Отс. вентилятор
 2 - Циклон

 3  - Решето
 4  - Щетка

 5 – Сушильная камера
 6 - Форсунки

 7 - Нагн. вентилятор
 8 – Насос-дозатор

 9 - Приемный бак
10 – Расходный бак

11 – Перекач. насос
12 - Фильр

13 – Бак для воды
14 - Фильтр

15 – Калорифер
16 - Вибропривод

17 - Сборные бачки
18 – Компрессор

19 - Фильтр
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Производительность, кг/час

Габариты, мм

   - по испаренной влаге
80

   Сушилка
2565х2090х3200
   - по яичной массе (меланжу)
105

   Компрессор
2434х  915х1306
   - по яичному порошку
25

   Отсасывающий вентилятор
1435х  830х  930
Потребление воздуха, м3/час
5000

   Щит контроля и управления
1000х  690х2000
Потребление,


Потребляемая мощность, кВт

   на нагрев воздуха


   - без электрокалорифера
24
      - пара, кг/час
200

    - с электрокалорифером
175
      - или электроэнергии, кВт
150

Масса установки, кг
3700
      - или газа, нм3/час
25

   лед. воды (для охл. баков, кг/час
300
